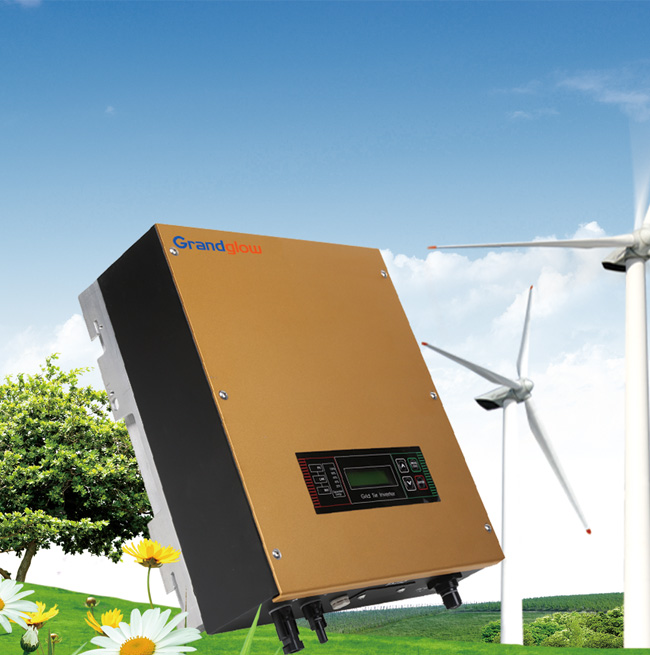

光伏逆變器是干什么用的?

  愛迪生和特斯拉世紀大戰的結果，決定了這個世界是交流電的世界。除了極其少數的直流系統，光伏系統的電力傳輸部分和應用端部分都是交流的。作為從光伏直流電轉化為交流電(DC-AC)的核心器件，光伏逆變器是光伏系統里必不可少的部分。

  更何況，光伏逆變器還有另外一個重要性不亞于DC-AC轉換的功能——**功率點跟蹤MPPT。

  如果是并網光伏系統，逆變其還有一個重要的功能就是調整交流電的相位、頻率和電壓從而與電網協調。

  光伏逆變器的分類

  根據規模和應用場景，光伏逆變器一般可分為微型逆變器、組串逆變器、集中逆變器三種。

  1微型逆變器

  每一個光伏組件對應一個微型逆變器。MPPT功能和逆變功能在組件端實現，一般的功率適用范圍就是主流組件的功率范圍。應用的場景主要是小型的戶用系統。

  優點：優點在于對單個組件的優化、監控、控制，特別是在每個組件發電狀況都不一樣的場景下(全年遮擋大于25%、朝向東西南北各不同)，可以實現對每個組件的單獨優化，避免了組件串并聯導致的木桶原理(整個系統的性能被單個問題組件拉低);組件級的監控可以實現**運維，比如如果某一個組件出現問題，可以實現**定位、排查、置換;如果某些地區(比如美國)在緊急情況下對系統有斷電要求，微型逆變器可以實現單獨控制斷電;二微信逆變器還避免了高直流電壓輸出的危險。

  缺點：每個組件一個逆變器，對應的就是元器件的大量增加。造成的結果就是高成本和高出錯率。同時由于逆變器必須接近組件，所以對于高空運維增加了相當?shù)碾y度。一般認為，小于3-5千瓦的系統，微型逆變器具有優勢，大于這個規模，微型逆變器就讓位于組串逆變器了。

  2組串逆變器

  每一個光伏組件組串對應一個組串逆變器。MPPT功能和逆變功能在組串端實現，一般的功率范圍在千瓦到數十千瓦之間。一般的應用場景是中小型戶用和商用系統，大致上從數千瓦到幾個兆瓦之間都比較適用。

  優點：不管是儲能系統，還是并網系統，這些系統只需要跟一個逆變器對話溝通，避免了多頭通訊的煩惱，這就是組串逆變器的優勢。相位、頻率、電壓和電網的協調是組串逆變器的拿手好戲。元器件的數量較少、運維在地面上操作，這些都是和微信逆變器相比的優勢。

  缺點：沒有辦法進行精細的針對組件的優化、監控和控制，面對復雜的地形和遮光略顯無能。

  針對組串逆變器和微信逆變器的優缺點，新近細分市場的熱點是組件優化器+組串逆變器的組合，也即是說，MPPT功能在組件端實現，逆變功能在組串端實現。這種方案成本和功能豐富的程度介于微型逆變器和組串逆變器之間。

  3集中逆變器

  逆變器中的巨無霸，一般的功率范圍在百千瓦到兆瓦級別。對應的應用場景為事業級和大型商用級光伏電站，規模一般為兆瓦級以上。一般是光伏組串并聯以后再輸入到集中逆變器。

  優點：對于大系統，集中式逆變器數量最少，所以對應的成本**。直接和輸變電系統無縫對接，和大型電站的數據采集監控系統(SCADA)集成，對電網最為友好。

  缺點：集中式一聽名字就知道，這種設計缺乏在小范圍內的控制。由于大量的光伏組串經過并聯以后接入一個MPPT，基本上對于組件范圍，甚至組串范圍內的輸出就沒有什么控制能力了。特別值得注意的是這種巨無霸的大型光伏電站，攤得開，從氣象的角度夸張一點有可能是“東邊日出西邊雨”，所以電站局域部分的發電狀況可能相差極大。這種情況下，集中逆變器就會稍顯無力，可能需要從電站拓?fù)涞慕嵌葋?lái)尋求補償?shù)慕鉀Q方案，減少不穩定的因素。

  結束語

  據統計，光伏系統各個單元造成的各種故障報錯造成的發電損失，幾乎能夠占到正常發電的1%。逆變器作為電力電子設備，注定了不能像光伏組件這么皮實。故障率基本上可以占到整個電站故障的40%以上，而故障造成的發電量損失可以占到整體損失的35%以上。

  所以選擇高質量的、正確種類的逆變器，是實現電站高收益的關鍵。沒有一種適用于各種狀況的逆變器。選擇什么樣的逆變器，一定要仔細分析實際的應用場景。
